野外型光網絡平臺系列(OLT+EDFA)
GDOLT2000-300系列光網絡平臺包含OLT部分和EDFA部分，OLT遵循IEEE802.3ah和中華人民共和國通訊行業標準（YD/T1475-2006），全面支持CTC2.1/3.0，自動發現和兼容各廠商ONU，可組建高效的EPON解決方案。內置EDFA摻鉺光纖放大器具有低噪聲、結構優化、高可靠性等特點，應用在波長1550nm的光纖傳輸系統之中。內置的微處理器可對泵浦工作狀態和輸入/輸出光功率通過網管系統實時監控,當光纖放大器工作失常時，顯示相應的告警信息.出現嚴重告警時，會自動關斷泵浦激光器以保護光放大器，當輸入無光時也會自動進行關泵。該光纖放大器采用散熱器式的外形結構，強度高、散熱效果好。
野外型光網絡平臺系列(OLT+EDFA)
| 屬性 | GDOLT2000-300 | GDOLT2000-500 | |

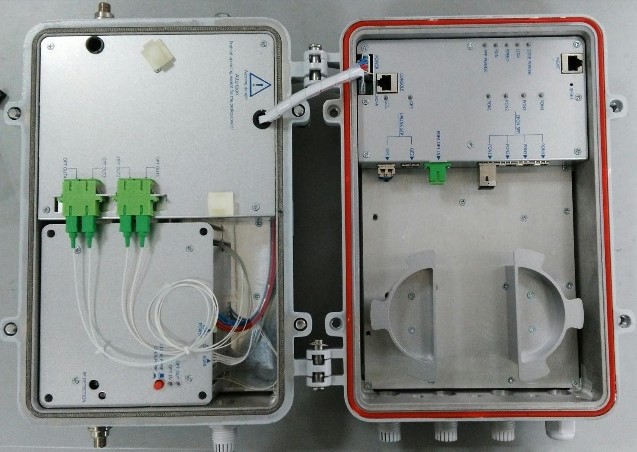

| 產品圖片 |
 |
||
| 系統容量 |
最高1:64分光比 背板帶寬128G MAC表容量：32K |
||
| 接口 | PON | 4個EPON接口 | 8個EPON接口 |
| 上聯口 | 2個GE接口 | 8個GE接口/2個10GE | |
| PON接口特性 |
上下行對稱1Gbps傳輸速率 PON口平均發光功率：+2dbm ~ +7dbm PON口接收光靈敏度：不小于-30dBm 安全性: ONU認證機制 |
||
| 遵循的標準 |
IEEE802.3ah IEEE 802.1D, Spanning Tree IEEE 802.1Q, VLAN IEEE 802.1w, RSTP IEEE 802.3ad 物理鏈路靜態/動態聚合（LACP） Ethernet – II |
||
| 服務質量 |
背壓式流控（半雙工） IEEE 802.3x流控（全雙工） IEEE 802.1p, CoS WRR、SP和FIFO隊列調度算法 基于每個ONU的上行和下行限速功能 支持DBA和SLA功能 |
||
| VLAN |
基于端口的VLAN QinQ，并支持靈活QinQ |
||
| 三層功能 |
支持靜態路由、Ripv1/v2、OSPF等； 主機路由容量：8K |
||
| 組播 |
IGMP IGMP Snooping |
||
| 可靠性 |
單方向鏈路檢測協議，防止生存樹環路 擴展槽EPON光模塊熱插拔 EPON光路保護 支持長發光等異常發光ONU的檢測功能 |
||
| 網絡安全 |
限制每端口最大用戶數 端口隔離 報文風暴控制 基于數據流的ACL 訪問控制功能 PON口傳輸數據加密 |
||
| 配置管理 |
CLI, SNMP, TELNET等多種管理方式。 可通過TFTP進行軟件升級 中英文命令提示 調試輸出debug |
||
| 環境要求 | 工作環境：0℃～55℃；10%～85%無冷凝 | ||
| 存儲環境：-40℃～80℃；5%～95%無冷凝 | |||
| 電源 |
輸入電壓：AC90～264V，DC -36 ~ -72V 支持雙電源輸入、交直流電源混插、以及電源模塊熱插拔 支持過流過壓保護 |
||
| 參 數 | Min | Typ | Max | Unit |
| 工作波長 | 1540 | 1550 | 1560 | nm |
| 輸入功率 | -3 | 10 | dBm | |
| 輸出功率 | 13 | 26 | dBm | |
| 噪聲指數 | ≤5.0(@Pin=0dBm) | dB | ||
| 輸入隔離度 | 30 | dB | ||
| 輸出隔離度 | 30 | dB | ||
| 輸出泵浦泄漏 | -30 | dBm | ||
| 輸入回波損耗 | 60 | dB | ||
| 輸出回波損耗 | 60 | dB | ||
| 偏振相關增益 | 0.5 | dB | ||
| 工作溫度 | -20 | 65 | ℃ | |
| 工作濕度 | 5 | 95 | % | |
| 儲存溫度 | -40 | 85 | ℃ | |
| 功耗 | <15 | W | ||
| 工作電壓 | +12V DC | V | ||
| 規格尺寸：模塊式:(W×L×H) | 101.5×55.5×56.5 | mm | ||
